HF型滑阀结构参数
型号规格 HF
公称通径 300～1200mm

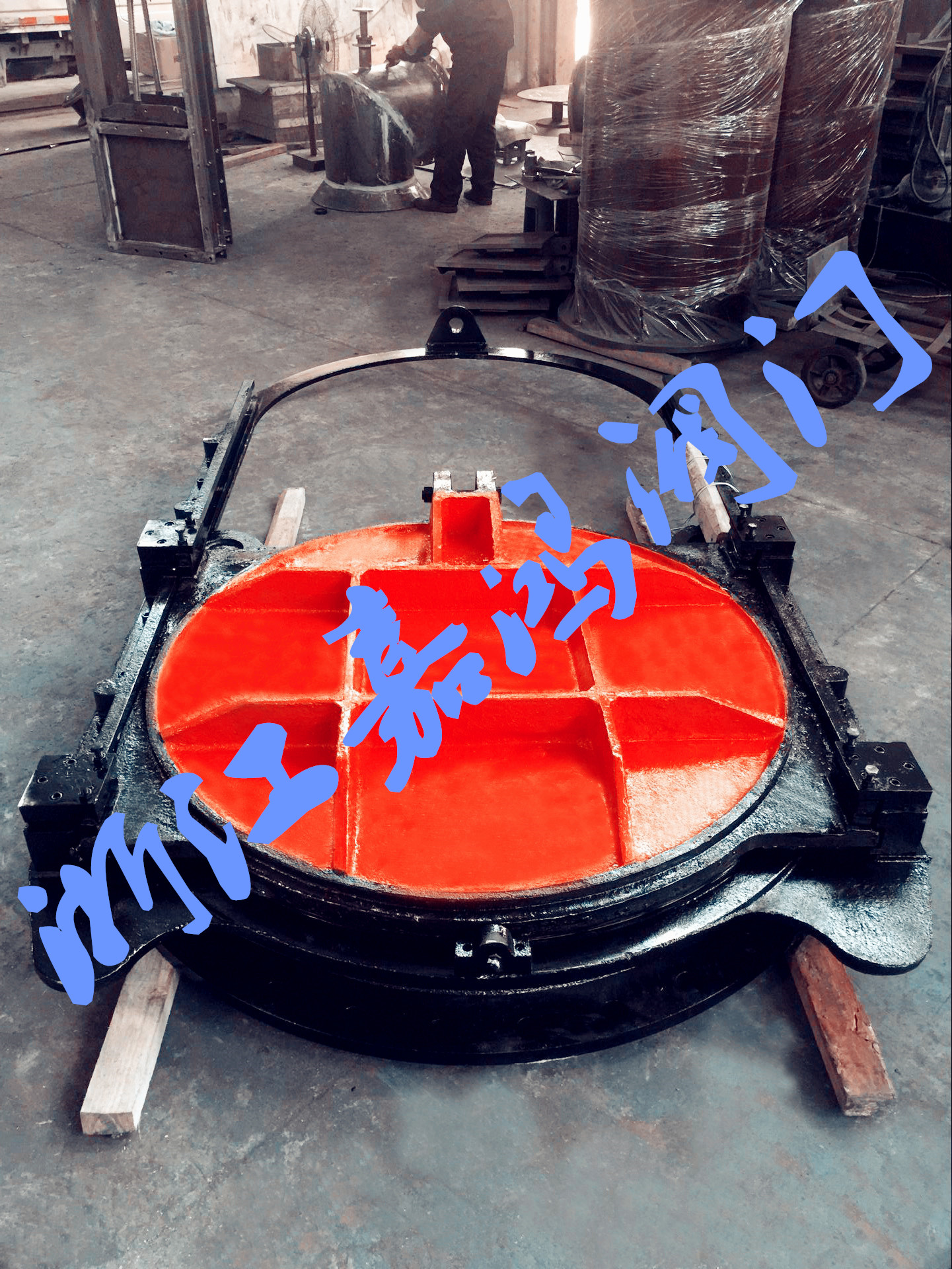

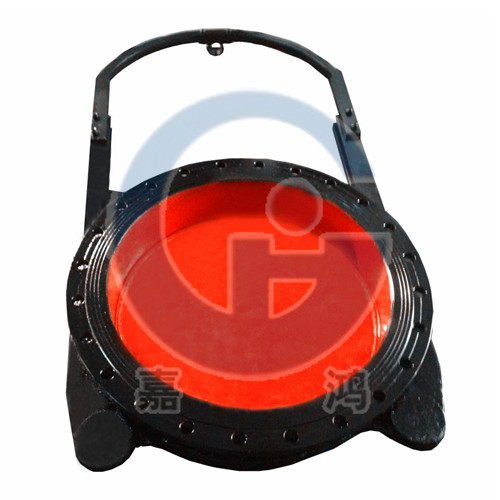

HF型滑阀结构特点及用途
滑润可安装于各种水池或水井的管道上，功能同于铸铁镶铜闸门，滑阀为手动操
作，单向受压，密封材质为铜合金耐腐，面磨，开启时有指针指示，直觉好。
1) 产品介绍
镶铜铸铁滑阀是我厂吸收国内外先进结构和工艺，而进行设计改进的一种给排水及污
水的理想的设备。本阀门的制造加工符合建设部CJ/T3006-1992标准和美国AWWA标准。
广泛应用于市政、石油、化工、电站、冶金、煤碳、轻工、食品、制药、水利、污水
处理等给排水工程中对公称压力为0.1Mpa以下的用在管道口和交汇窑井、泥沙池、
污水渠道、原站井水口、清水池等地方，用以截、疏通水流量或调节水位。
并可与手动、电动、液动、启闭机组全配套使用，实现现场操作或远距离集中控制，还可与微机联动控制。
2)结构特点
本阀门是由门框、闸板、导轨、密封条、可调整密封机构等部件组成。
本滑阀具有结构简单，密封性好、耐磨性强、操作简单。安装方便使用寿命长、
规格齐全、适应性广等特点。
3)主要技术参数：
工作压力：0.1MPa
最大工作水头：正向
工作介质：水或污水
安装方式：铅锤安装
正常迎水面：正面迎水
渗水量(L/min.m)：正向0.72 反向1.25
4)主要零件材料:
门框、闸板、导轨：HT200
螺 杆：1Cr18Ni9Ti.2Cr13.304.316
密 封 面：Zcu
HF型滑阀外形及连接尺寸表 单位：mm
|
规格/尺寸 |
DN |
Do |
D1 |
D2 |
D3 |
Η |
Ho |
Hi |
H2 |
Ε |
d |
n-d1 |
|
HF300 |
Φ300 |
Φ440 |
Φ400 |
Φ120 |
Φ290 |
1500?5000 |
1380 |
885 |
865 |
242 |
Φ42 |
12-Φ23 |
|
HF400 |
Φ400 |
Φ565 |
Φ515 |
Φ120 |
Φ290 |
1500?5000 |
1480 |
885 |
1065 |
254 |
Φ42 |
16-Φ26 |
|
HF600 |
Φ600 |
Φ780 |
Φ725 |
Φ120 |
Φ290 |
1500?5000 |
1680 |
885 |
1490 |
295 |
Φ42 |
20-Φ30 |
|
HF800 |
Φ800 |
Φ1010 |
Φ950 |
Φ150 |
Φ 300 |
2000?5000 |
2030 |
905 |
2225 |
400 |
Φ60 |
24-Φ34 |
|
HF1000 |
Φ1000 |
Φ1220 |
Φ1600 |
Φ150 |
Φ300 |
2000?5000 |
2330 |
905 |
2305 |
345 |
Φ 70 |
28-Φ34 |
|
HF1200 |
Φ1200 |
Φ1450 |
Φ1380 |
Φ150 |
Φ 300 |
2000?5000 |
2430 |
905 |
2595 |
355 |
Φ70 |
32-Φ41 |
订货须知
1、订货时应型号规格，并注明H,不注明按最短尺寸。
2、本设备包含手轮启闭装置，若用户需改用手电两用启闭机请参见相关样本，并注明。
3、本设备与穿墙管连接法兰尺寸见上表，本公司亦可按用户标准生产。
